Auch im Zeitalter satellitengestützter Systeme geschieht die Orientierung im Gelände in althergebrachter Weise mit topographischer Karte und Kompass und Höhenmesser. Die Freiberger Geologenkompasse dienen primär zur Bestimmung der Raumlage von Gesteinsstrukturen, werden aber auch zur geologischen Kartierung genutzt.
Varianten
- Artikelnummer: 108507:315.26 – Geologenkompass mit Spiegel, 360°, gedruckter Fallwinkelteilkreis
- Artikelnummer: 108507:315.27 – Geologenkompass mit Spiegel, 360°, gravierter Fallwinkelteilkreis
- Artikelnummer: 108507:415.26 – Geologenkompass mit Spiegel, 400 gon, gedruckter Fallwinkelteilkreis
Downloads
| Kompassteilkreis | linksläufig, beziffert | alle 10° (10 gon) |
| Durchmesser | 45 mm | |
| Skalenwert | 2° (2 gon) | |
| Schätzung | 0,5° (0,5 gon) | |
| Höhenteilkreis an Fallmessplatte |
Durchmesser | 22 mm |
| Skalenwert | 5° (5 gon) | |
| Schätzung | 1° (1 gon) | |
| Klinometer | Messbereich | ± 90° (± 100 gon) |
| Skalenwert | 2° (2 gon) | |
| Schätzung | 0,5° (0,5 gon) | |
| Anlegekante | Teilungslänge | 70 mm |
| Skalenwert | 1 mm | |
| Einschwingdauer der Magnetnadel | < 50 s | |
| Genauigkeit der Richtungsangabe | ± 0,5° (± 0,5 gon) | |
| Deklinationseinstellung | beliebig | |
| Kippbereich der Fallmessplatte | 225° (250 gon) | |
| Angabe der Dosenlibelle | ca. 40´ | |
| Angabe der Röhrenlibelle | ca. 60´ | |
| Instrument | Abmessung | 93 x 76 x 22 mm |
| Gewicht | 0,28 kg | |
| Tasche | Abmessung | 104 x 91 x 45 mm |

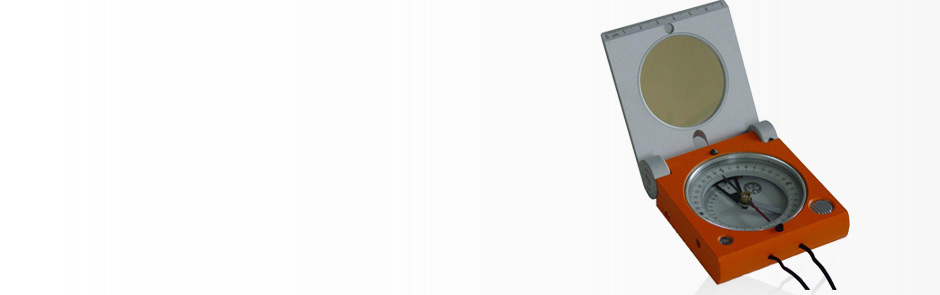

Der Geologenkompass sichert durch handliches Format und Fallmessplatte eine bequeme Handhabung als Einkreis- und auch Zweikreiskompass. Er ist für allgemeine feldgeologische Arbeiten und für spezielle strukturgeologische, lagerstättentektonische und ingenieurgeologisch- felsmechanische Arbeiten geeignet.
Er verfügt über einen Pendelneigungsmesser, die Deklination kann mittels Zahnradtriebes eingestellt werden. Seine Nadel ist zur Ausschaltung der Inklination mit einem verschiebbaren Kupfergewicht ausgestattet. Der Teilkreis ist verstellbar, so dass der Deklinationswert eingestellt werden kann. Im Kompassgehäuse befindet sich ein Klinometer für Neigungsmessungen hoher Genauigkeit. Eine Dosenlibelle sowie eine seitlich angebrachte Röhrenlibelle ermöglichen auch bei an schwierig erreichbaren Messstellen eine Horizontierung des Instrumentes. Die Fallmessplatte dient neben dem Messen von Fallwinkeln auch zum Schutz des Deckglases.
- Saphirgelagert
- Magnetnadel angeschliffen, hochkant stehend
- Arretierung des Magnetsystems möglich
- einfache Verstellbarkeit der Teilkreise
- durch arretierbares Klinometer Neigungsmessungen größerer Genauigkeit möglich
- Dosenlibelle zur Horizontierung
- seitliche Röhrenlibelle für Messungen an schwierig erreichbaren Stellen
- Deklination und Inklination können einfach an die lokal zutreffenden Werte eingestellt werden
- Fallmessplatte als Schutz des Deckglases und zur Messung von Fallwinkeln
- Schutztasche aus Leder
