Le rapporteur cercle entier est un instrument simple pour la cartographie en utilisant des valeurs de mesure géographiques.
Downloads
| Cercle gradué | Intervalle de marquage 10° (10 gon) |
| Intervalle de graduation 20´ (0,5 gon) | |
| Lecture par estimation 2´ (0,05 gon) | |
| Diamètre de graduation 355 mm | |
| Règle graduée (1 : 1000) | Valeur d’échelle 1 m |
| estimation 0,1 m | |
| étendue 3 m … 162 m | |
| Règle graduée (1 : 2500) | Valeur d‘échelle 2,5 m |
| estimation 0,3 m | |
| étendue 7,5 m … 405 m |

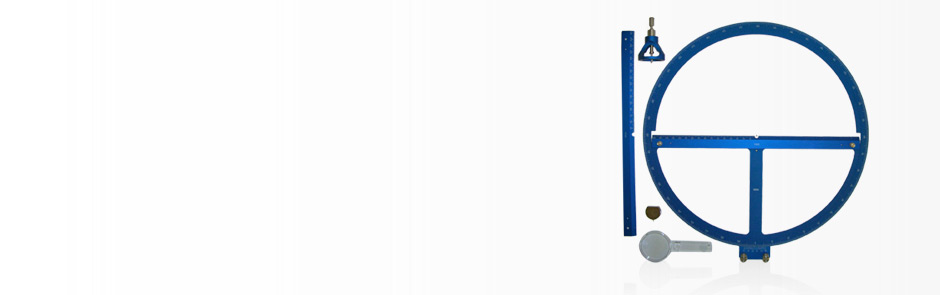

Le rapporteur cercle entier est un instrument simple pour la cartographie en utilisant des valeurs de mesure géographiques. L’instrument est muni d’une pointe au centre pour pouvoir le tourner et l’aligner vers les points cardinaux. Des règles graduées différents peuvent être attachés au cercle extérieur. L’échelle de la règle devrait correspondre à l’échelle du plan. La graduation du cercle en 360° ou 400 gon est marqué en sens inverse des aiguilles d’une montre. L’équipement est livré avec une loupe pour faciliter la lecture.
- 1 rapporteur cercle entier
- 2 règles gradués, graduation interchangeable: 1 : 1000 et 1 : 2500
- 1 vernier
- 1 outil pour l’ancrage (en forme de cloche)
- 1 indicateur pour la direction de l’axe polaire
- 2 vis moletées
- 1 loupe
- 6 pointes pour l’outil d’ancrage
- 12 aiguilles
