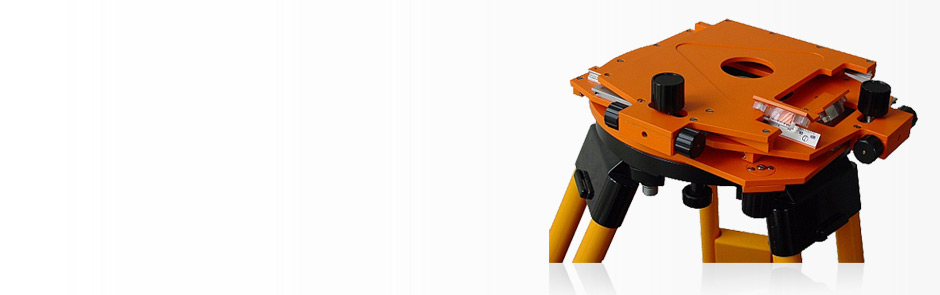

Le grand plateau de positionnement X-Y FG-KT100 est utilisé pour le positionnement exact des instruments d’arpentage au-dessus ou au-dessous des points de référence.
- Numéro d‘article: 107755:001.22 – Grand Plateau de Positionnement X-Y FG-KT100
Téléchargement
- déplacement de l‘axe X: ± 50 mm, blocable
- déplacement de l’axe Y: ± 50 mm, blocable
- ajustement fin de l’axe X: ± 10 mm
- ajustement fin de l’axe Y: ± 10 mm
- graduation: 1 mm
- ajustement: 0,5 mm
- indication: 1 mm (avec loupe)
- estimation: 0,1 mm
- le plateau rotatif peut tourner librement – de cette façon, il est possible d’aligner parallèlement l’instrument de mesure avec la cible (par exemple des lignes de grille)
- déplacement en direction X et Y avec une précision jusqu’à 0,1 mm
- recommandé pour l’utilisation avec des instruments d’aplomb
- pour la construction des tours et grandes cheminées, tours de forage, ponts et constructions en acier
- tâches spéciales dans le secteur de mesure industrielle et minière
- pour la surveillance des ouvrages
- trépied special pour FG-KT100 (104548:001.26)
- support mural FG-MAS II pour FG-KT100 (107461:001.22)
