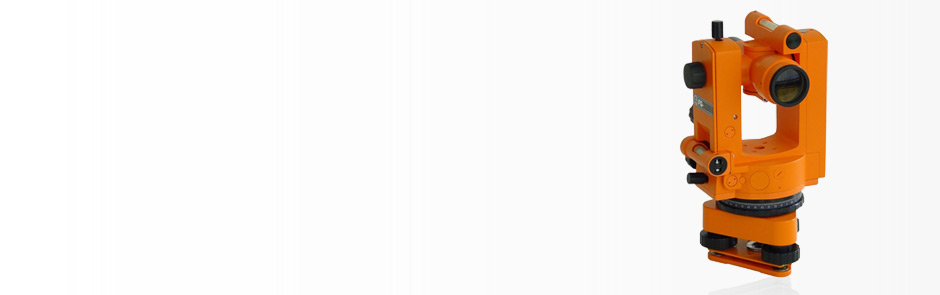

Un théodolite optique à utilisation universelle pour les travaux de piquetage et la mesure d’angles horizontaux.
Modèles
- Numéro d'article: 100347:001.22 – 360°, avec cercle horizontal, pour les alignements, embase sans plomb optique
- Numéro d'article: 100347:002.22 – 400 gon, avec cercle horizontal, pour les alignements, embase sans plomb optique
Téléchargement
| Lunette | Image | redressée |
| Grossissement | 20 x | |
| Champ visuel | 2° (3,5 m / 100 m) | |
| Ouverture de l’objectif | 30 mm | |
| Visée minimale | 1,2 m | |
| Constante stadimétrique | 100 | |
| Niveaux à bulle | sensibilité de la nivelle sphérique | 45" / Intervall |
| sensibilité de la nivelle tubulaire | 20" / Intervall | |
| Température | Température de fonctionnement | -20°C...+50°C |
| Instrument | Dimensions | 260 x 140 mm |
| Poids | 2,1 kg | |
| Coffret de transport | Dimensions | 300 x 200 x 160 mm |
| Poids | 1,2 kg |
[Utilisation]
Bien adapté à la pratique
- pour l’alignement des colonnes, poteaux, échafaudages, coffrages et éléments de construction préfabriqués
- pour les travaux d’alignement et de nivellement simples
- l’agencement des éléments de réglage est adapté à la pratique pour pouvoir travailler aisément et rapidement
- le boîtier robuste, le poids faible, la forme compacte – grâce à ces caractéristiques le FG-FT3 est un instrument de mesure indispensable sur chaque chantier
Une lunette performante
- grossissement 20x, image lumineuse, peut tourner librement 360°
- image redressée
- réticule avec des fils doubles et simples pour une mise au point exacte,
fils stadimétriques pour mesurer la distance horizontale - viseurs sur les deux côtés de la lunette pour une mise au point approximative
Nivelle tubulaire
- pour les travaux de nivellement simples
Nivelle sphérique
- placée à côté de l‘oculaire pour faciliter le centrage de l’instrument
Cercle horizontal
- le FG-FT3 dispose d’un cercle horizontal interne, intervalle de graduation 1 gon ou 1°. Ce cercle est utilisé pour les travaux de piquetage simples. La direction initiale peut être prédéfinie à une valeur quelconque en utilisant la bague de réglage.
Coffret de transport
- matériau: plastique, résistant aux chocs
- petite boussole de forme d’une boîte pour l’orientation au nord
- support équipement (100357:001.26)
- support mural (FG-MAS I: 100363:001.24 / FG-MAS III: 100363:003.26)
- trépied
