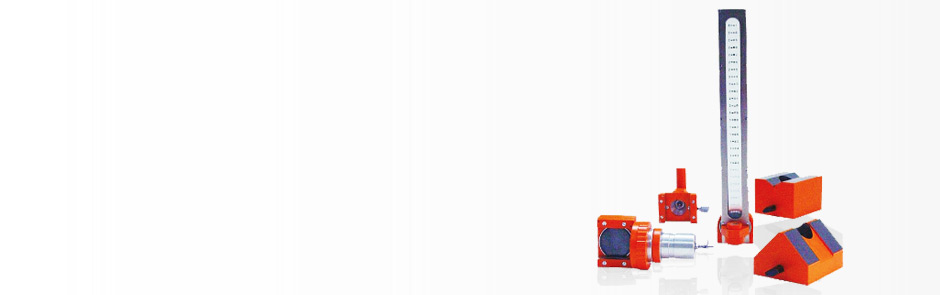

L’équipement de mire est utilisé pour la détermination de petites différences d’hauteur (≤ 0,26m), positionnement correct (par référence à la hauteur) de grandes machines et d’équipements industriels ainsi que la surveillance de mouvements ou déplacements de ce type de machines. La mire en verre dispose d’une échelle de précision avec graduation en 5mm ou 10mm. Grâce à la grande variabilité du système de support, l’équipement de mire est parfaitement adapté aux conditions de mesure différentes.
Modèles
- Numéro d’article: 100601:002.22 – 5 mm
- Numéro d’article: 100601:001.22 – 10 mm
Téléchargement
| Mire en verre | |
| Longueur d’échelle | 260 mm |
| Précision | 0,02 mm |
| Distance entre la boule et le point zéro | 50 ± 0,2 mm |
| Nivelle circulaire | 8' |
| Axe | |
| Diamètre de serrage | 34 mm |
| Dimensions | |
| Mire en verre | 330 x 40 x 40 mm |
| Dispositif d’éclairage | 60 x 100 x 80 mm |
| Coffret de transport | 380 x 240 x 100 mm |
| Poids | |
| Mire en verre | 0,6 kg |
| Dispositif d’éclairage | 0,3 kg |
| Coffret de transport | 1,9 kg |
| Poids total | 6,7 kg |
| Support magnétique | (70x50x50mm; 300g) pour mesurer sur les surfaces horizontales |
| Support prismatique | (120x80x80mm; 1,3kg) pour vérifier le positionnement correct des glissières de guidage |
| Support plat | (120x80x60mm; 1,8kg) pour mesurer sur les arbres |
Pour pouvoir mesurer sur les surfaces horizontales il est nécessaire d’utiliser une embase additionnelle. L’échelle peut être illuminée avec le dispositif d’éclairage. L’équipement de mire est idéal pour utilisation en combinaison avec :
- FG-005
- FG-007
- FG-020
* avec micromètre plan-parallèle
Accessoires
- Dispositif d’éclairage pour micromètre (100326:009.24)
