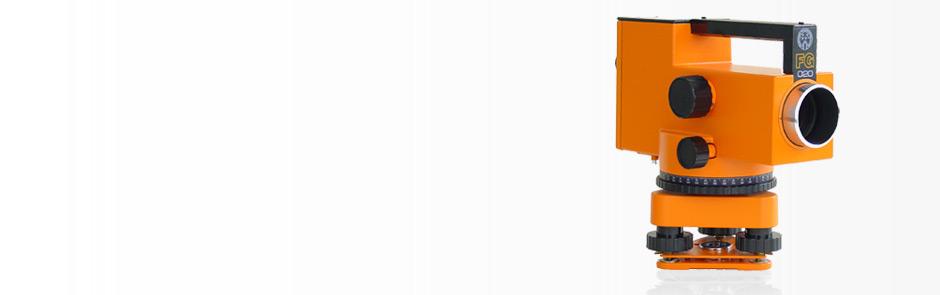

Le niveau optique FG-020 est un instrument d’ingénieur à utilisation universelle, idéal pour les nivellements techniques et les mesures de précision.
Modèles
- Numéro d’article: 100316:333.22 – cercle horizontal en métal 360°
- Numéro d’article: 100316:433.22 – cercle horizontal en métal 400 gon
Téléchargement
| Précision | Écart type pour 1 km de nivellement double | jusqu’à ± 1,5 mm |
| avec micromètre | jusqu’à ± 0,7 mm | |
| Lunette | Image | redressée |
| Grossissement | 31x | |
| Visée minimale | 0,7 m | |
| Constante stadimétrique | 100 | |
| Compensateur | Débattement | ± 15‘ |
| Précision de calage (écart type) | ≤ 0,15“ | |
| Cercle horizontal | Intervalle de graduation | 1 gon (1°) |
| Lecture par estimation | 0,1 gon (10‘) | |
| Température | Plage de température d’utilisation | -25°C … + 45°C |
| Dimensions | FG-020 | 230 x 120 x 150 mm |
| Coffret de transport | 350 x 180 x 290 mm | |
| Poids (kg) | FG-020 sans coffret de transport | 2,0 kg |
| FG-020 avec coffret de transport | 3,0 kg |
Domaine d’utilisation
- travaux d’implantation et de contrôle pour les points de référence fixes
- nivellements de précision et mesures de tassement sur ouvrages d’art
- nivellements tachéométriques en terrain plat dans la construction de complexes sportifs, travaux de terrassement, aménagement paysager
- mesures altimétriques dans la construction de voies routières, ferroviaires, la mise en place de pipelines etc.
- mesures d’orientation horizontales et contrôle dans le chantier
- travaux de mesure industriels
- mesures de déformation et de contrôle
Un micromètre plan-parallèle (5 mm ou 10 mm) peut être fixé sur l’objectif du télescope et permet des lectures directes jusqu’à ± 0,7 mm en combinaison avec une mire de précision. De cette façon l’instrument peut être utilisé aussi dans les domaines suivants:
- densification des réseaux géodésiques
- surveillance de tassements sur les terrains affectés par les activités minières
- surveillance et contrôle de mouvements de sol dans la construction de bâtiments et travaux publics
- alignements de précision, par exemple pour le positionnement exact de grandes machines et installations techniques similaires
Compensateur
Le niveau optique possède un compensateur robuste et résistant aux chocs qui agit en une fraction de seconde pour que l’instrument soit prêt à mesurer. La plage de débattement élargie du compensateur permet une mise en place rapide en raccourcissant le temps nécessaire pour le centrage approximatif.
La mise au point de l’image peut être effectuée aisément et rapidement à l’aide de deux boutons moletés du mouvement fin qui se situent aux deux côtés de l’instrument.
Lunette
Le grossissement de la lunette est de 31x et l’excellente qualité de l’optique permet de vous fournir une image grande et lumineuse pour faciliter la mesure. À l’aide du mouvement rapide/fin la mise au pointe peut être accélérer considérablement.
La position élevée de l‘oculaire garantit une lecture sans interruption, même si l’utilisateur porte un casque de sécurité.
Lecture
Pour réaliser des mesures plus précises, un micromètre plan-parallèle peut être fixé sur l’objectif. En combinaison avec l’équipement de mire l’utilisateur peut effectuer des nivellements de précision, ajustements de la hauteur et travaux de contrôle dans le domaine de construction de machines.
Pour répondre aux exigences diverses dans la pratique de mesurage et de construction, le niveau optique FG-020 peut être livré avec plusieurs cercles horizontaux différents: cercle en métal 360° / intervalle de graduation 1° ou 400 gon / intervalle de graduation 1 gon; cercle en verre 360° / intervalle de graduation 10’ ou 400 gon / intervalle de graduation 0,1 gon. Tous les cercles en verre disposent d’une graduation dans les deux sens pour faciliter le marquage de direction. Une part de ces deux sens de la graduation du cercle en verre (10’ / 0,1 gon) peut être couverte en tournant l’anneau de recouvrement placé à côté de l’oculaire. Pour éviter toute confusion, les graduations du cercle sont marquées par des flèches de direction. Les cercles en verre peuvent être réglés à l’aide du mouvement rotatif, le cercle en métal à l’aide d’un bouton moleté.
- micromètre plan-parallèle (5 mm: 100600:002.22 / 10 mm: 100600:001.22)
- équipement de mire (5mm: 100601:002.22 / 10mm: 100601:001.22)
- illumination d’échelle micrométrique (100326:009.24)
- petit plateau de positionnement FG-KT40 (107756:001.24)
- grand plateau de positionnement X-Y FG-KT100 (107755:001.22)
- support équipement (100357:001.26)
- support mural (FG-MAS I: 100363:001.24 / FG-MAS III: 100363:003.26)
- trépied
