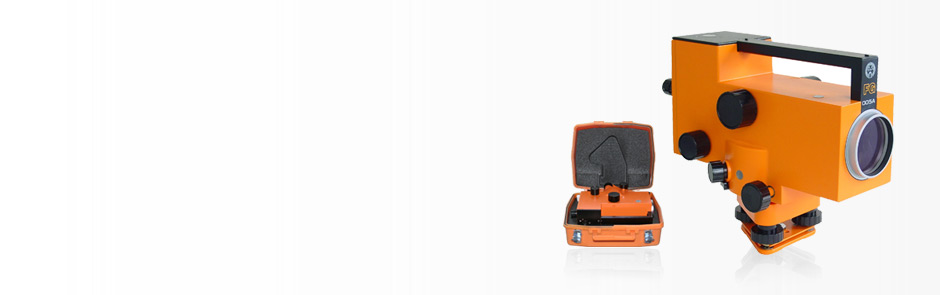

Ce niveau optique offre une excellente précision de mesure. La lecture du micromètre intégré se fait directement dans l’oculaire du télescope. L’optique de haute qualité permet de vous fournir une image lumineuse. De plus, l’instrument possède un compensateur résistant aux chocs.
Le niveau est destiné aux mesures géodésiques et d’ingénieur ou à tous les travaux de mesure industriels qui requièrent la plus haute précision.
Modèles
- Numéro d’article: 100326:302.22 – cercle horizontal en verre 360°, micromètre plan-parallèle 5mm
- Numéro d’article: 100326:301.22 – cercle horizontal en verre 360°, micromètre plan-parallèle 10mm
- Numéro d’article: 100326:402.22 – cercle horizontal en verre 400 gon, micromètre plan-parallèle 5mm
- Numéro d’article: 100326:401.22 – cercle horizontal en verre 400 gon, micromètre plan-parallèle 10mm
Downloads
| Précision | Écart type pour 1 km de nivellement double | jusqu’à ± 0,5 mm |
| Lunette | Image | redressée |
| Grossissement | 35x | |
| Visée minimale | 2,2 m | |
| Constante stadimétrique | 100 | |
| Compensateur | Débattement | ± 10‘ |
| Précision de calage (écart type) | ≤ 0,15“/ - 10‘ | |
| Cercle horizontal | Intervalle de graduation | 100 mgon |
| Lecture par estimation | 10 mgon (1‘) | |
| Dimensions | FG-005 | 180 x 180 x 340 mm |
| Poids (kg) | FG-005 avec cercle horizontal | 4,0 kg |
| FG-005 avec coffret de transport | 5,0 kg |
Boîtier
- boîtier robuste et étanche pour les travaux de mesure dans les environnements humides, par temps de pluie, constructions de tunnels
- compensateur robuste – permet de mesurer d’une façon sûre et précise, même sous des conditions de température extrêmes
Lunette
- grossissement 35x
- simple d‘utilisation
- image redressée
- la mise au point de l’image s’accomplit aisément et rapidement
Cercle horizontal
- cercle interne en verre, 360° ou 400 gon
- le cercle peut être réglé à l’aide de la bague moletée
Centrage
- un centrage approximatif de la nivelle sphérique est effectué rapidement en utilisant les vis calantes de l’embase
- vous pouvez surveiller la bulle de la nivelle à travers un prisme placé à côté de l’oculaire
- la visée approximative est réalisée au moyen du viseur optique
Coffret de transport, matériau: plastique, résistant aux chocs, revêtement intérieur en mousse
- équipement de mire (5mm: 100601:002.22 / 10mm: 100601:001.22)
- illumination d’échelle micrométrique (100326:009.24)
- petit plateau de positionnement X-Y FG-KT40 (107756:001.24)
- grand plateau de ositionnement X-Y FG-KT100 (107755:001.22)
- support équipement (100357:001.26)
- support mural (FG-MAS I: 100363:001.24 / FG-MAS III: 100363:003.26)
- trépied
